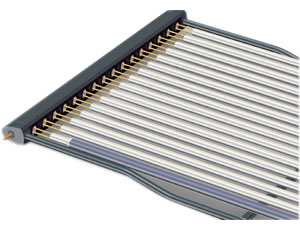

Вакуумный солнечный коллектор с U-образными трубками - Описание:
Солнечный термальный коллектор играет важную роль в системе солнечного обогрева. Существует три типа солнечных коллекторов: пластиковые солнечные коллекторы, солнечные коллекторы с плоскими трубками и солнечные коллекторы с вакуумными трубками. В сравнении с солнечными коллекторами с плоскими трубками солнечные коллекторы с вакуумными U-образными трубками показывают лучшее исполнение, и легко приспосабливается к любым погодным условиям. Он долговечный и минимизирует потери тепла в течение всего срока службы.
Вакуумный солнечный коллектор с U-образными трубками - Рабочий принцип:
В вакуумной трубке/разряженной трубке солнечного водонагревателя, покрытой абсорбером, солнечный свет трансформируется в тепловую энергию, затем пластина и U-образные медные трубки передают нагретую жидкость в рабочую среду/теплообменник. Нагретая жидкость затем циркулирует по теплообменнику и отдает свое тепло воде в баке-накопителе.
Вакуумный солнечный коллектор с U-образными трубками - Характеристика:
1. Без воды в вакуумной трубке, трубы не разрываются зимой.
2. Легко монтируемый, может идеально сочетаться с архитектурой.
3. Интерференциальная пленка, покрывающая вакуумную трубку с уровнем абсорбции от 94% до 96%, со степенью вакуума 5×10-4 МПа, может работать более 15 лет.
4. Получил сертификат Ключевой марки Солнечной энергии и Сертификат СЕ, отвечает стандарту EN12975.
Вакуумный солнечный коллектор с U-образными трубками - Применение:
Солнечный коллектор может быть установлен в системе солнечного нагрева, для нагрева воды для разнообразных целей, включая в домах, в гостиницах, школах, бизнес проектах и для промышленного использования.
В последовательно-параллельной связи, он также может использоваться для нагрева воды в бассейнах, и поставлять тепло для напольного панельного отопления и кондиционеров.
Вакуумный солнечный коллектор с U-образными трубками - Технические параметры:
1. Вакуумная трубка/разряженная трубка:
Длина | 1600мм/1800мм/2100мм |
Структура | Стекло-стекло |
Диаметр внешней трубки | 58±0.7MM |
Толщина внешней стеклянной трубки | 1.8±0.15мм |
Диаметр внутренней трубки | 47±0.7мм |
Толщина внутренней стеклянной трубки | 1.6±0.15мм |
Материал | Боросиликатное стекло 3.3 |
Пленочный слой | AIN/SS-AIN/CU |
Уровень вакуума | P≤5.0*10-4 |
Макс. температура | 270℃~300℃ |
Потери тепла | ≤0.6W/(m2℃) |
Номинальное давление | 0.6МПа |
2. Термальный коллектор
Несущая часть давления: медь
Материал теплоизоляционного слоя: полиуретан
Материал корпуса: 6063T5
Соединение коллектора: ¢15 медная трубка
Номинальное давление: 0.6МПа
Макс. температура: 120℃
Модель | Внешние размеры(мм) | Угол установки | Площадь погла- щения (м2) | Вакуумная трубка | Водяной бак | Вес (кг) | Способ упаковки | Нагрузочный объем(установка) | ||||
Длины h(мм) | Диам- етр | Колич- ество | Объем (л) | Средняя толщина изоляции (мм) | 20'GP | 40'GP | ||||||
HUJ12/1.6 | 1778×1284×134 | 0~90° | 1.003 | 1600 | φ58 | 12 | 1.73 | 30 | 42.13 | паллеты | 60 | 120 |
2 шт./коробку | 52 | 106 | ||||||||||
1 шт./коробку | 42 | 90 | ||||||||||
HUJ12/1.8 | 1978×1284×134 | 0~90° | 1.131 | 1800 | φ58 | 12 | 1.90 | 30 | 47.08 | паллет | 60 | 120 |
2 шт./коробку | 48 | 100 | ||||||||||
1 шт./коробку | 42 | 90 | ||||||||||
HUJ12/2.1 | 2278×1284×134 | 0~90° | 1.328 | 2100 | φ58 | 12 | 2.16 | 30 | 53.01 | 2 шт./коробку | 48 | 100 |
1 шт./коробку | 42 | 90 | ||||||||||
HUJ16/1.6 | 1778×1636×134 | 0~90° | 1.336 | 1600 | φ58 | 16 | 2.29 | 30 | 55.51 | паллет | 46 | 96 |
2 шт./коробку | 40 | 88 | ||||||||||
1 шт./коробку | 33 | 69 | ||||||||||
HUJ16/1.8 | 1978×1636×134 | 0~90° | 1.510 | 1800 | φ58 | 16 | 2.53 | 30 | 61.65 | паллет/коробка | 46 | 96 |
2 шт./коробку | 40 | 88 | ||||||||||
1 piece/CTN | 33 | 69 | ||||||||||
HUJ16/2.1 | 2278×1636×134 | 0~90° | 1.764 | 2100 | φ58 | 16 | 2.87 | 30 | 69.70 | 2 шт./коробку | 40 | 80 |
1 шт./коробку | 27 | 69 |
3.Эффективность
Параметры протестированы немецким исследовательским институтом Fraunhofer.
Макс. промежуточная эффективность: η0a=0.779
Коэффициент потери тепла: α1a=2.103W/m2K
Α2a=0.0107W/m2K2
