Солнечный водонагреватель с материалом фазового перехода

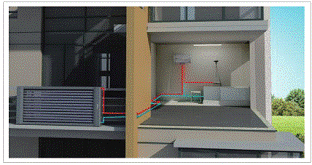

Солнечный водонагреватель на основе материала фазового перехода представляет собой обновленный продукт, разработанный на основе традиционных солнечных водонагревателей. В основе данного накопителя энергии лежит применение уникальной технологии сохранения тепла за счет фазового перехода. Он оснащен коллекторными трубками для накопления тепла и хранения солнечной тепловой энергии, резервуар для воды и коллекторные трубки для накопления тепла интегрированы в одном блоке. Солнечный водонагреватель устанавливается на высоких стенах здания, или на балконе, а благодаря тому, что устройство аккумулятора не включает емкости для воды, обеспечивается более свободное пространство. Самое большое преимущество солнечного водонагревателя с материалом фазового перехода является мгновенность нагревания воды. Благодаря высокой и стабильной тепловой эффективности солнечного водонагревателя с материалом фазового перехода, производится мгновенное нагревание воды в любых окружающих условиях. Повреждение одной или двух трубок не влияет на работу всего оборудования, и не происходит утечка воды. Кроме того, в конструкции солнечного водонагревателя с материалом фазового перехода характеризуется легким весом нагревательного устройства и равномерным распределением веса. Кроме этого, в устройстве солнечных нагревателей с материалом фазового перехода отсутствует масштабная шкала для измерения уровня воды, за счет открытой конструкции трубопровода.

Развитие технологий накопления и хранения энергии играет важную роль в решении противоречий между энергоснабжением и энергопотреблением. Мы применяем технологию сохранения тепла за счет фазового перехода для того чтобы значительно улучшить энергоэффективность наших солнечных водонагревателей. Использование технологии накопления и хранения тепла за счет фазового перехода позволяет хранить тепловую энергию в материале фазового перехода, который обладает высокой плотностью и функцией регулировки постоянной температуры.

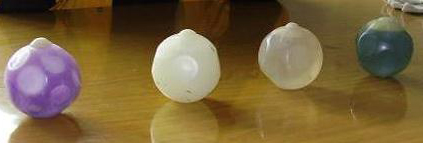

Для обеспечения функции хранения тепла в устройстве предлагаемых нами солнечных водонагревателей в качестве модуля фазового перехода используются шары аккумулирования тепла. Шар аккумулирования тепла состоит из пластикового корпуса и материала аккумулирования тепла. Пластиковый корпус имеет форму вогнутой сферы, а аккумулирующий шар заполнен материалом фазового перехода.

Примечание: мы предлагаем шар для аккумулирования тепла диаметром 70 мм

Свойства аккумулирующего материала
(на 1 м2 аккумулирующего контейнера аккумулятора с материалом фазового перехода)

№	Тип аккумулирующего материала	Количество заполнения	Тепловая емкость аккумулятора (кВтч\мкДж)	Общая площадь теплообмена (м2)	Средний коэяяициент теплообмена Вт/м2.K)	Средний коэффициент недоиспользования высвобождения теплоты (кВт) Подача(горячая вода 50℃)
1	90#	3900	80\280	56	> 18	> 40
2	80#	3900	110\400	56	> 20	> 30
3	70#	3900	80\280	56	> 30	> 30

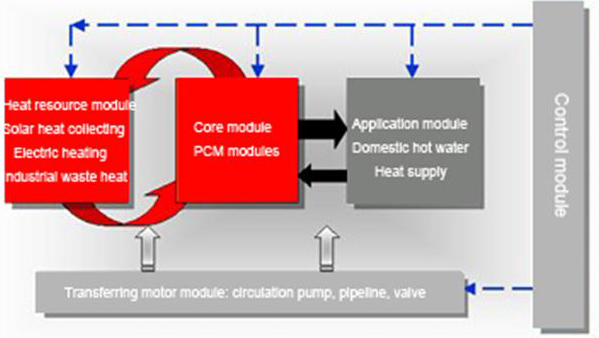

Применение аккумулирующего блока

Параметры солнечного коллектора для воды в аккумуляторе с материалом фазового перехода

Модель продукта	HSQP2-120/1.45/0.7K
Характеристики	HT1-1-120-00
Модель коллектора	HS-W-12/1.8-T.00
Количество коллекторов	1
Площадь сбора (м2)	1.45
Размер коллектора	2015 X 1066 X 190
Максимальная температура коллектора (℃)	95
Максимальное рабочее давление коллектора (МПа)	0.7
Мощность электрического нагревания	2.0 кВт
Емкость контейнера накопления энергии	80 л – 100 л
Размер контейнера накопления энергии	∮420 X 921
